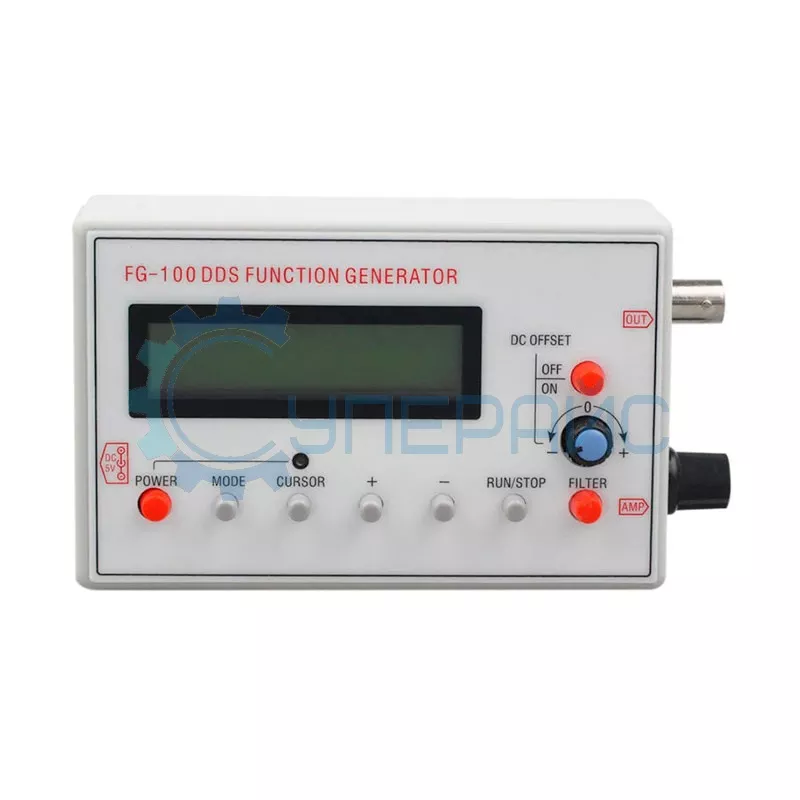

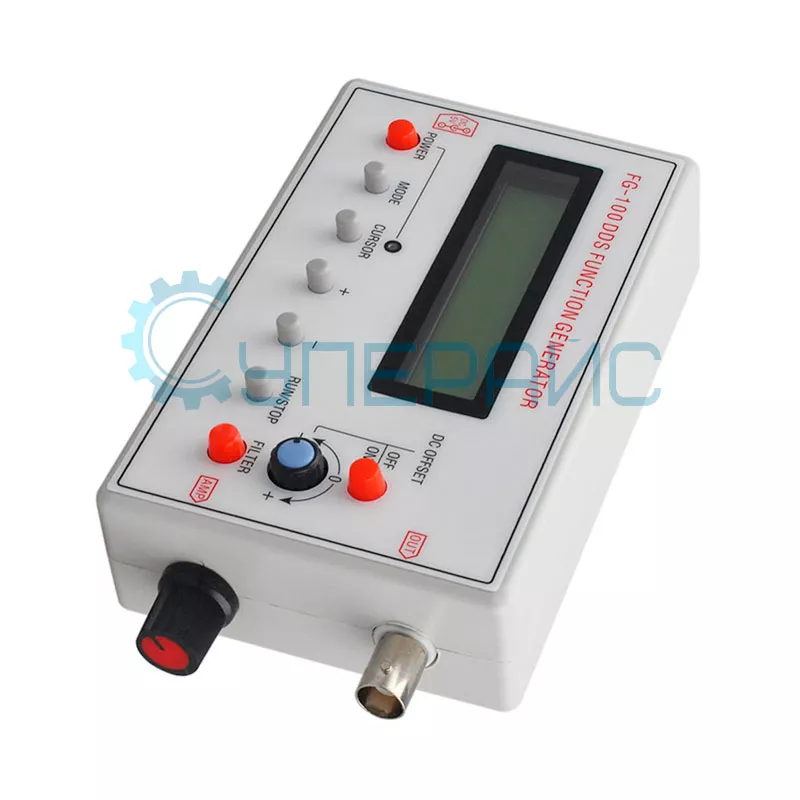

Генератор сигналов Fg-100 (карманный)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Fg-100
| Характеристики генератора сигналов | |||
| Количество каналов | 1 | ||
| Полоса пропускания | 500 кГц | ||
| Диапазон частот | 1 Гц - 500 кГц | ||
| Волновые характеристики | |||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, обратная пилообразная | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 Гц - 500 кГц | ||
| Прямоугольный сигнал | 1 Гц - 20 кГц | ||
| Треугольный сигнал | 1 Гц - 20 кГц | ||
| Пилообразный сигнал | 1 Гц - 20 кГц | ||
| Разрешение | 1 Гц | ||
| Характеристики синусоидального сигнала | |||
| Коэффициент искажения синусоидального сигнала | < 1 кГц: < 1% ≥ 1 кГц: < 0,5% | ||
| Характеристики смещения постоянного тока | |||
| Амплитуда выходного сигнала | ± 10 В | ||
| Выходное сопротивление | 50 Ом | ||
| Постоянное смещение | ± 10 В | ||
| Общие характеристики | |||

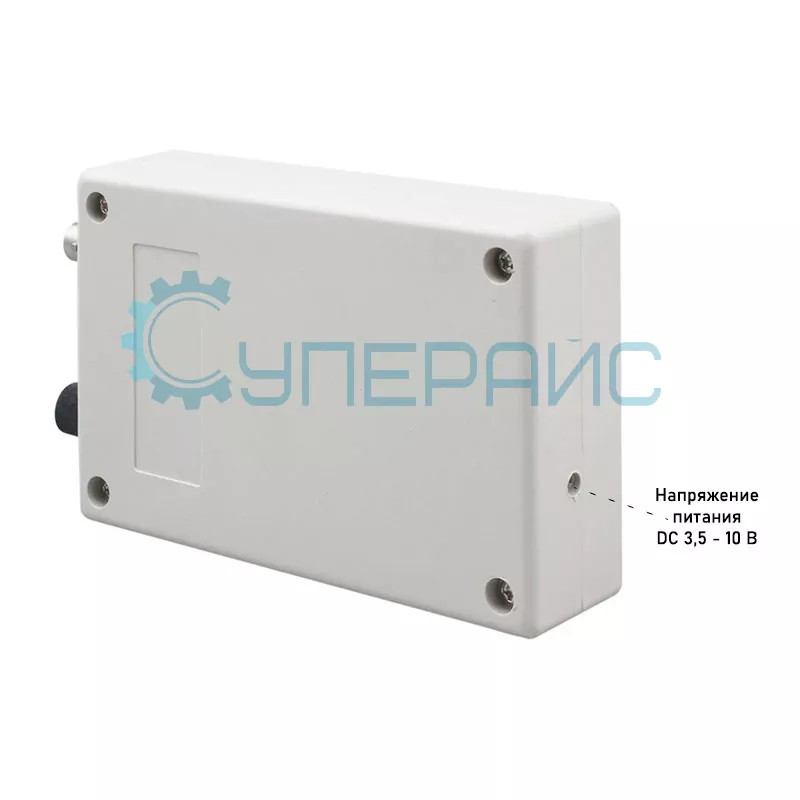

| Питание | DC 3.5 - 10 В | ||

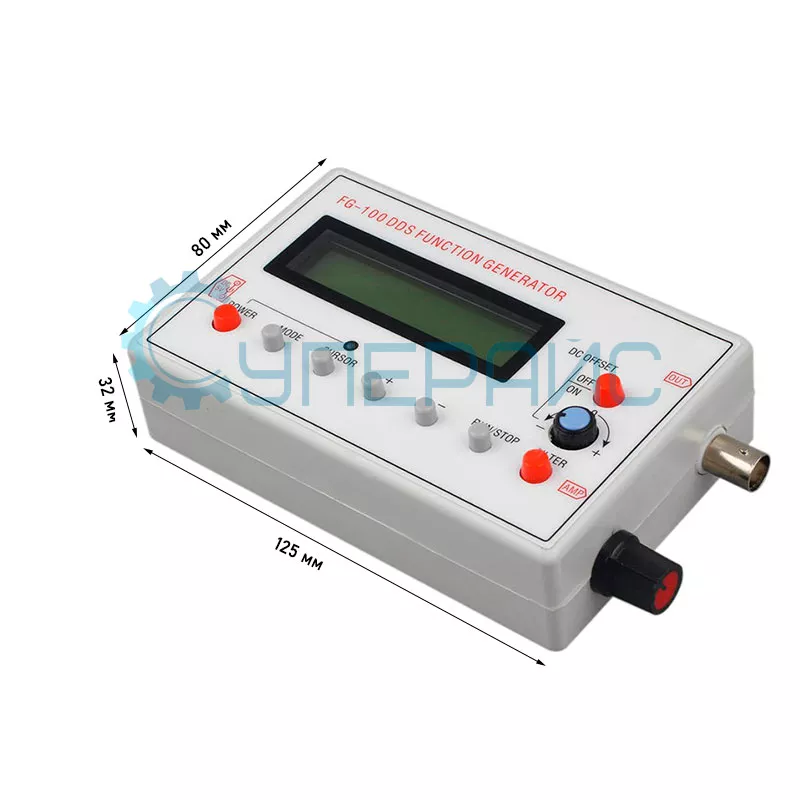

| Габариты | 125 х 80 х 32 мм | ||
| Вес нетто | 160 г | ||
| Вес брутто | 248 г | ||
| Комплектация | генератор сигналов Fg-100 - 1 шт | ||
| | кабель питания - 1 шт | ||
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 | ||
Цифровой функциональный генератор сигналов Fg-100
Генератор Fg-100 DDS генерирует сигналы звуковой частоты. Прибор обычно используется для теста УНЧ, динамиков и акустических систем. Устройство генерирует синусоидальное напряжение в пределах от 1 Гц до 500 кГц. Прямоугольный, пилообразный и треугольный импульсы имеют диапазон, ограниченный 20 килогерцами.
Подключенный к измерительному прибору осциллограф отображает и более высокие генерируемые частоты, которые достигают у синусоидального сигнала 999,9 кГц, а для других форм — 220 кГц.
Это означает, что если форма выходного напряжения не является критичным параметром, то генератор сигналов с частотомером можно использовать не только для акустических частот. При этом колебания могут отличаться по форме от правильных или иметь «выбросы». Если настраиваемая схема имеет колебательные контуры и фильтры, то форма сигнала может быть не идеальной. Погрешности измерений при этом минимальны.
Основные характеристики

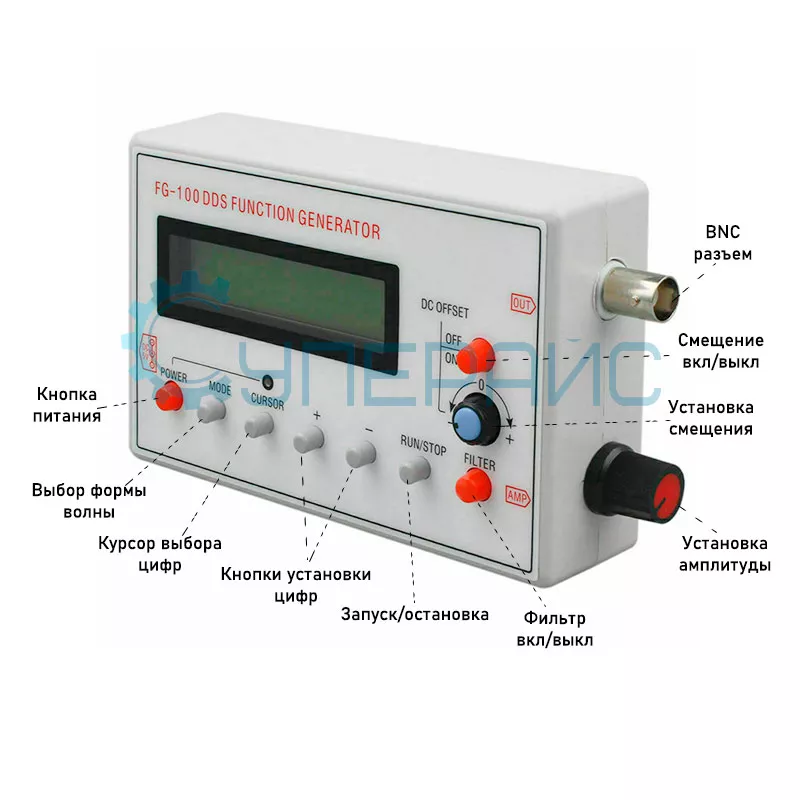

Генератор звуковой частоты имеет максимальную амплитуду выходного напряжения 10 В. Выходное сопротивление, равное 50 Ом, незначительно «нагружает» выходные каскады усилителей звуковой частоты. Сигнал может иметь постоянную составляющую напряжения, которую можно регулировать в пределах ± 10 В. Генератор сигналов с частотомером называется именно так, потому что отображает частоту и другие параметры.

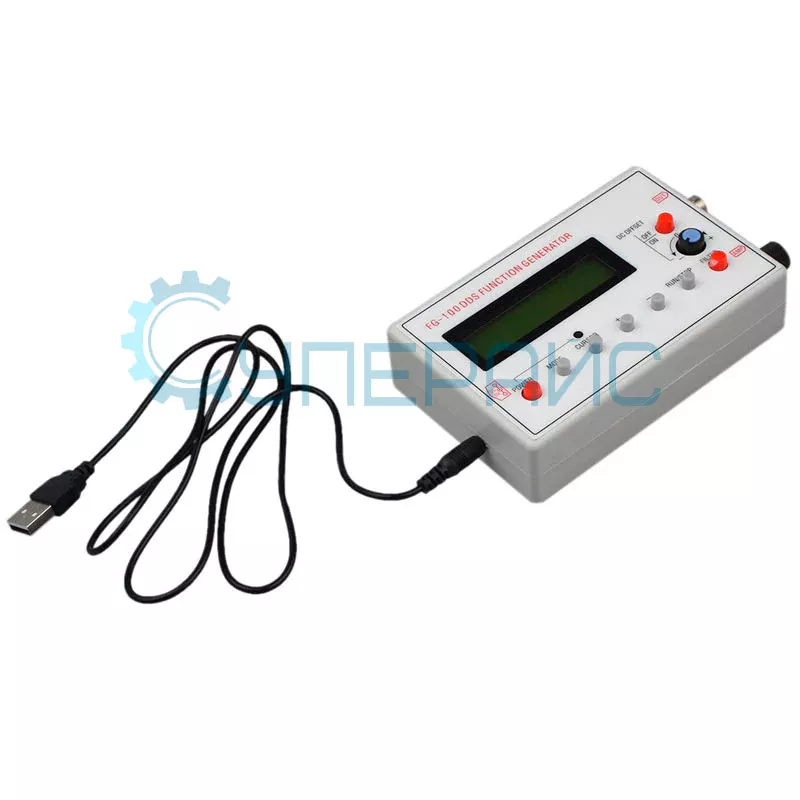

Питание прибора осуществляется через USB-кабель (3,5 — 10 В). Так как потребляемый прибором ток незначителен, то к другим разъемам USB можно подключать другие «малотоковые» устройства.
Как пользоваться генератором частот в автоакустике
В данном случае функция генератора заключается в подаче на вход УНЧ синусоидального сигнала с формой, мало отличающейся от идеальной. При помощи осциллографа, подключаемого к выходу усилителя, можно визуально оценить её изменение.
Так как амплитудно-частотная характеристика прибора линейна, то можно зафиксировать изменение амплитуды выходного сигнала при изменении частоты. В идеале она должна быть постоянной на всём генерируемом диапазоне. Кроме этого можно зафиксировать на слух наличие у динамиков нежелательных резонансов, которые проявляют себя изменением громкости воспроизводимого звука.
