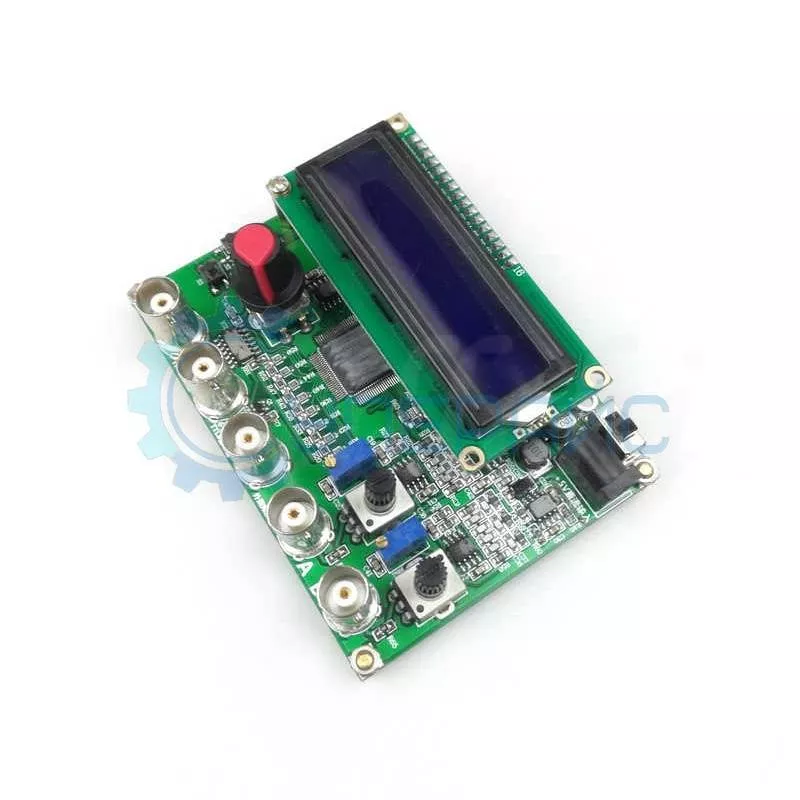

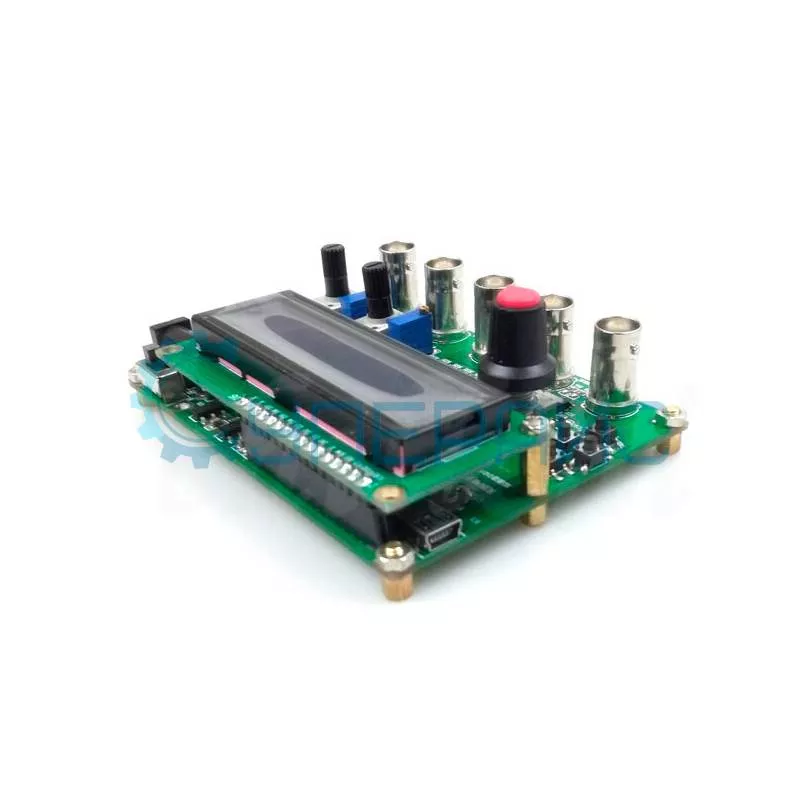

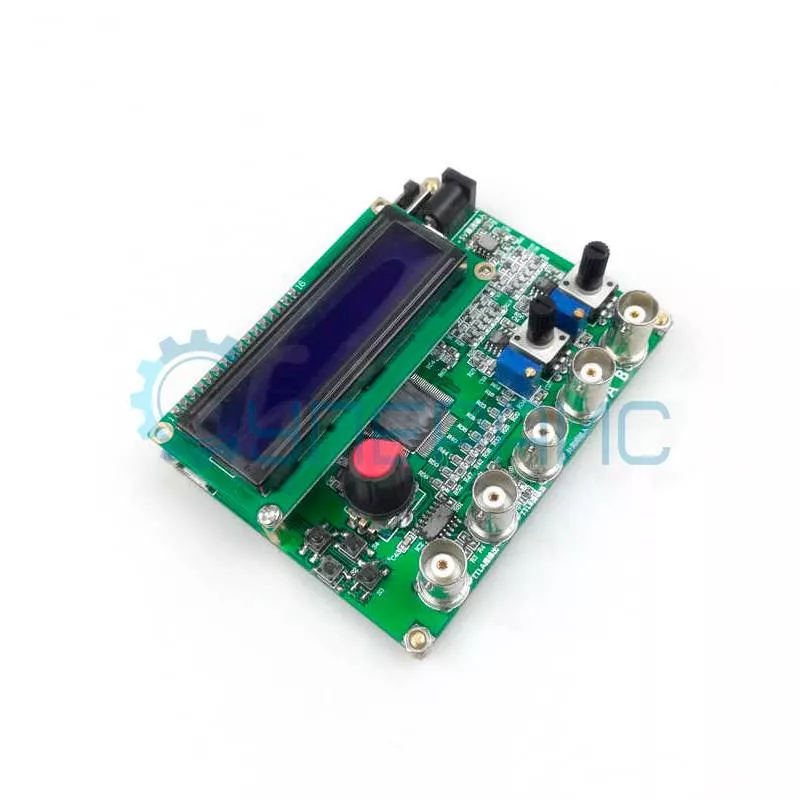

Генератор сигналов WYD2010
0
7 652 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Carefree WYD2010
| Характеристики генератора сигналов | |||
| Количество каналов | 2 | ||
| Диапазон частот | 0,1 Гц - 10 МГц | ||
| Форма сигналов | синусоидальная, прямоугольная, квадратная, треугольная, пилообразная, импульсная (коррекция рабочего цикла), произвольные сигналы | ||
| Разрешение | 0,1 Гц | ||
| Амплитуда выходного сигнала | ≥ 9 Впик | ||
| Выходное сопротивление | 50 Ом (± 10%) | ||
| Постоянное смещение | ± 2,5 В | ||
| Стабильность частоты | ± 1 × 10-6 | ||
| Точность частоты | ± 5 × 10-6 | ||
| Искажение синуса | ≤ 0,8% (эталонная частота 1 кГц) | ||
| Линейность треугольной волны | ≥ 98% | ||
| Время нарастания/спада | 100 нс | ||
| Диапазон рабочего цикла | 20 - 80% | ||
| Диапазон регулировки фазы | 0 - 360° | ||
| TTL-выход | |||
| Выходной уровень | ≥ 3 В | ||
| Коэффициент нагрузки | 20 ТТL - элементов | ||
| Счетчик | |||
| Диапазон измерения | 0 - 4294967295 | ||
| Диапазон частот | 1 Гц - 60 МГц | ||
| Амплитуда | 0,5 - 20 В | ||
| Тип модуляции | амплитудная, частотная, фазовая модуляция | ||
| Общие характеристики | |||
| Дисплей | LCD 1602 | ||
| Габариты | 100 х 75х 20 мм | ||
| Вес нетто | 150 г | ||
| Комплектация | генератор сигналов WYD2010 - 1 шт | ||
| Совместимость | Импульсный блок питания 0520, 5В, 2А (адаптер) Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 | ||
Функциональный DDS генератор сигналов WYD2010 на ПЛИС и микроконтроллере
Генератор с ШИМ-контроллером, быстродействующей микросхемой ПЛИС имеет расширенные возможности по формированию меняющегося напряжения различной формы, с возможностью регулирования их параметров. Форма сигналов, генерируемых независимо, может комбинироваться. Возможности следующие:
- внутренняя амплитудная модуляция;
- генератор прямоугольных импульсов с регулируемой скважностью;
- регулировка коэффициента заполнения;
- генерация сигналов треугольной, синусоидальной, пилообразной произвольной формы;
- возможность осуществления модуляции типа AM, ASK, FSK, PSK;
- наличие двух независимых каналов;
- широтная модуляция;
- возможность модуляции внешней частотой;
- частотная манипуляция;
- фазовая манипуляция;
- сигналы произвольной формы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
