Набор для сборки генератора сигналов ICL8038 (обновлённая версия)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICL8038 (обновлённая версия)
| Характеристики генератора сигналов | |||
| Напряжение источника питания | 12В - 15В | ||
| Диапазон частот | 5 Гц - 400 кГц (регулируется) | ||
| Выходной сигнал | синусоидальный, прямоугольный, треугольный, пилообразный | ||
| Регулировка коэффициента заполнения | от 2% до 95% | ||
| Искажения на синусоидальном сигнале | 1% | ||
| Температурный дрейф | 50 ppm /°C | ||
| Линейность треугольного сигнала | 0,1% | ||
| Смещение выходного сигнала | от -7,5В до 7,5В | ||
| Диапазон выходного сигнала | от 0,1В до 11В (при питании 12В) | ||
| Общие характеристики | |||
| Размер платы | 78 мм х 50 мм | ||
| Размер корпуса | 87 мм х 60 мм х 17 мм | ||
| Вес брутто | 91 г | ||
| Комплектация | комплект для сборки генератора сигнала ICL8038 - 1 шт. руководство пользователя (на английском языке) - 1 шт. | ||
icl8038

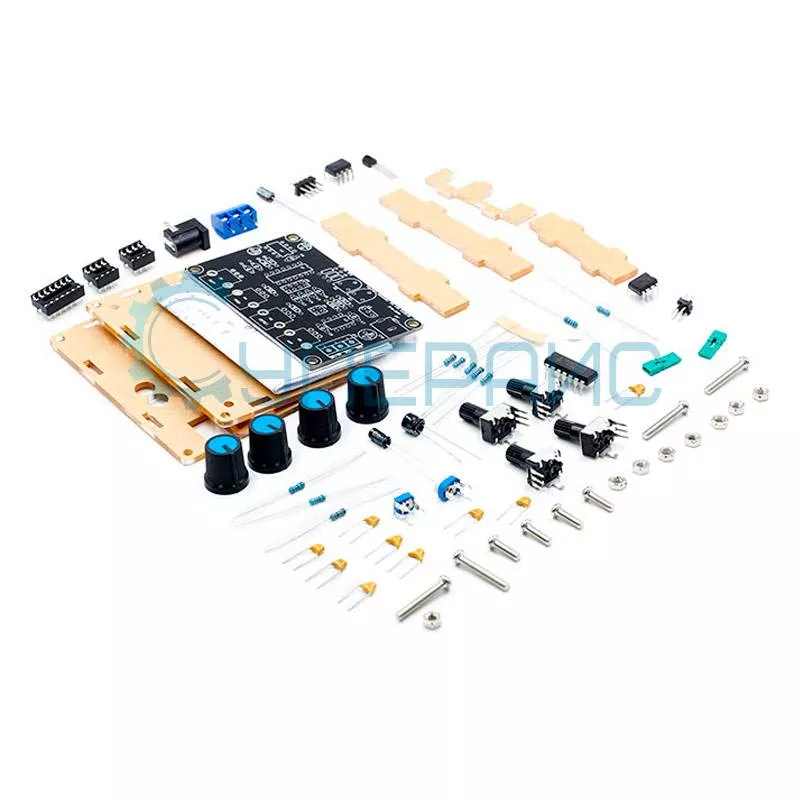

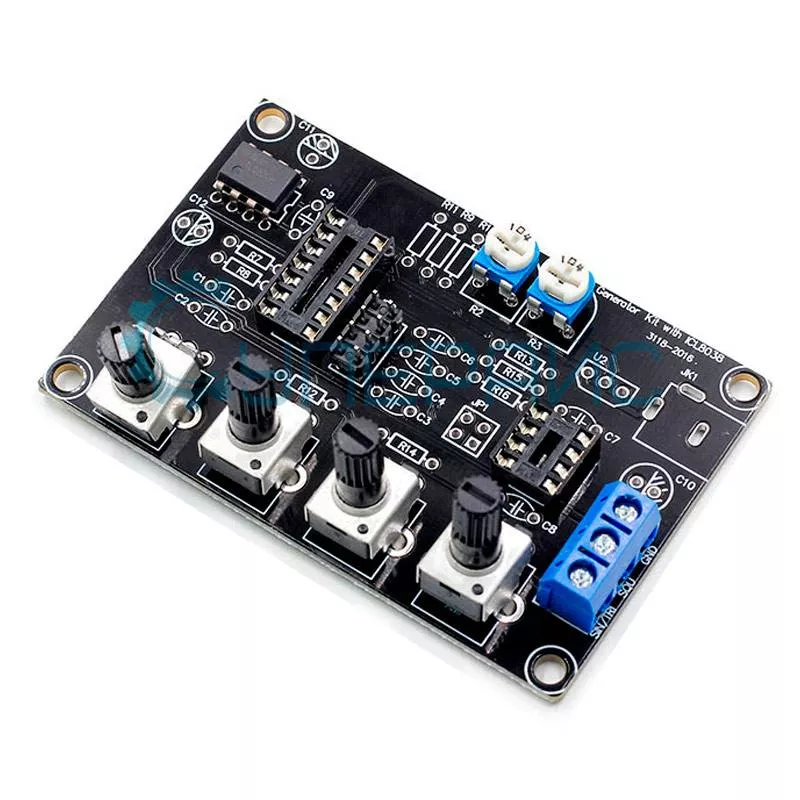

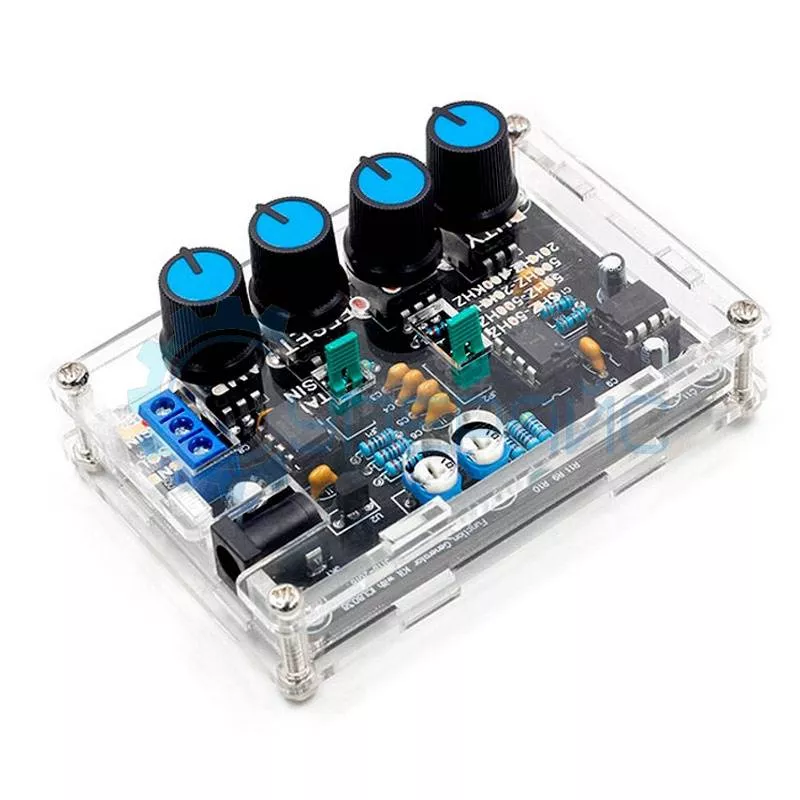

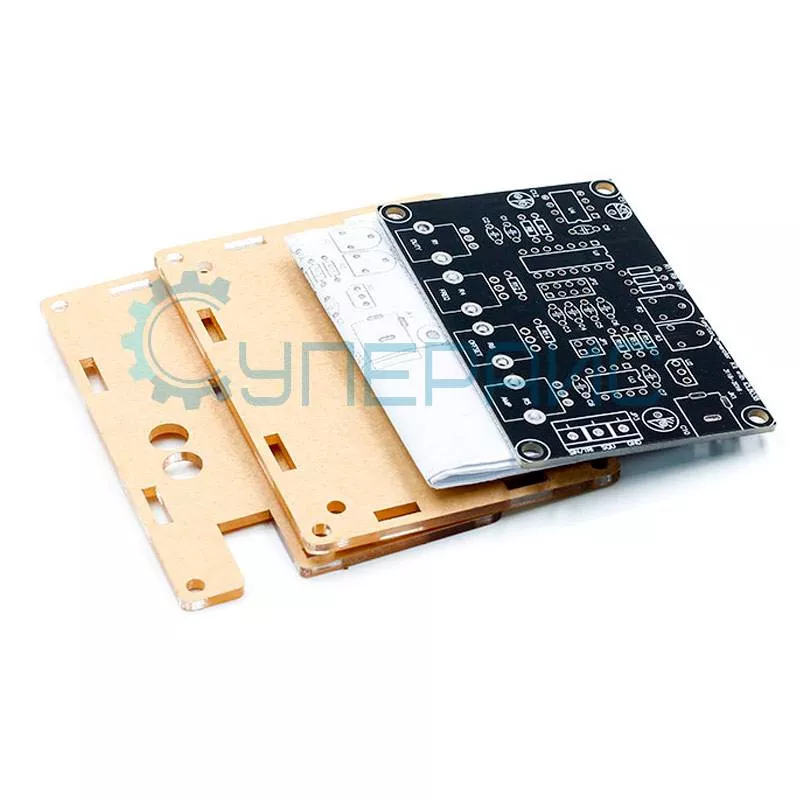

Микросхема icl8038 подходит для сборки прецизионного генератора сигналов. В комплекте поставляются все необходимые элементы, плата для распайки, прозрачный пластиковый корпус. Набор предназначен для самостоятельной сборки. Чтобы собрать схему, нужен паяльник, флюс и припой. Паяльное жало средних размеров будет оптимальным для распаечных отверстий.
Выполнив действия, изложенные в инструкции, вы получаете многофункциональный генератор сигналов icl8038. Все электронные компоненты подобраны так, чтобы конечное устройство имело следующие параметры:
- рабочий частотный диапазон: от 5 до 400 000 Гц;
- генерирующиеся формы сигналов: синус, прямоугольник, пила и треугольник;
- точность генерации: не менее 1 %.
Электронная схема с низким показателем температурного дрейфа. Показатель 50 ppm/°C означает, что при задании частоты на выходе в 10 кГц, при изменении температуры на 1 градус выходной параметр будет отклоняться на 0,5 Гц.
Исполнение и управление
Дисплей в комплекте не поставляется. Всё управление выполняется потенциометрами, перемычками. Первые отвечают за изменение значений параметров выходной генерируемой последовательности. Вторые выполняют выбор типа генерируемой функции. Руководство по сборке и использованию входит в комплект поставки.
Особенности
Купить генератор сигналов icl8038 – это универсальное решение как для начинающих радиолюбителей, так и для мастеров с опытом. Представленная вариация компоновки достаточно высокопроизводительная и подходит для тестирования, настройки и ремонта электронных плат, различных устройств.
Весь список используемых элементов, их названия и номинальные значения указаны в прилагающихся списках. Поэтому опытные радиолюбители смогут модернизировать схемы, заменяя радиокомпоненты на более мощные аналоги. Набор используется как в учебных, так и в практических целях.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
